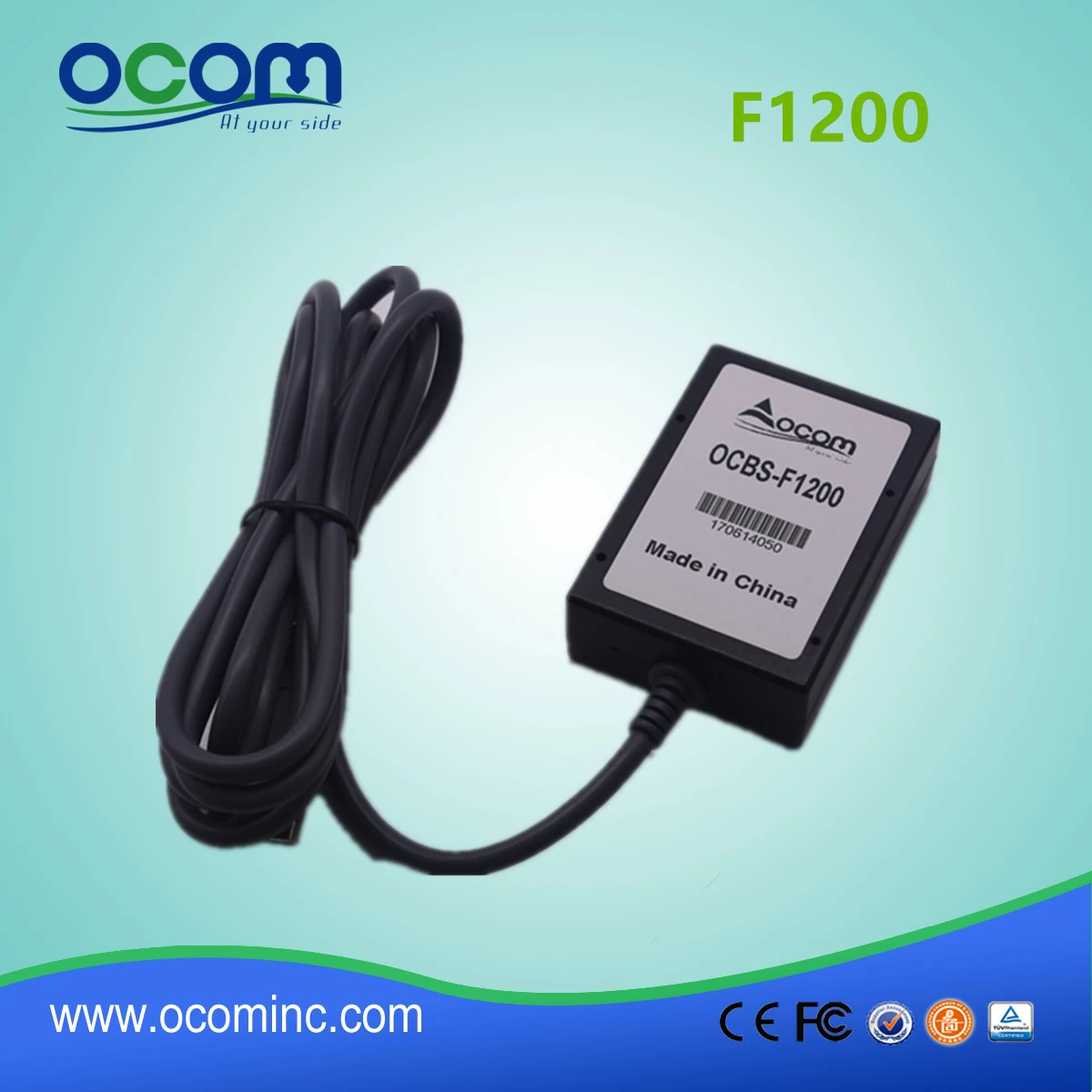

1D-stationärer CCD-Barcodescanner

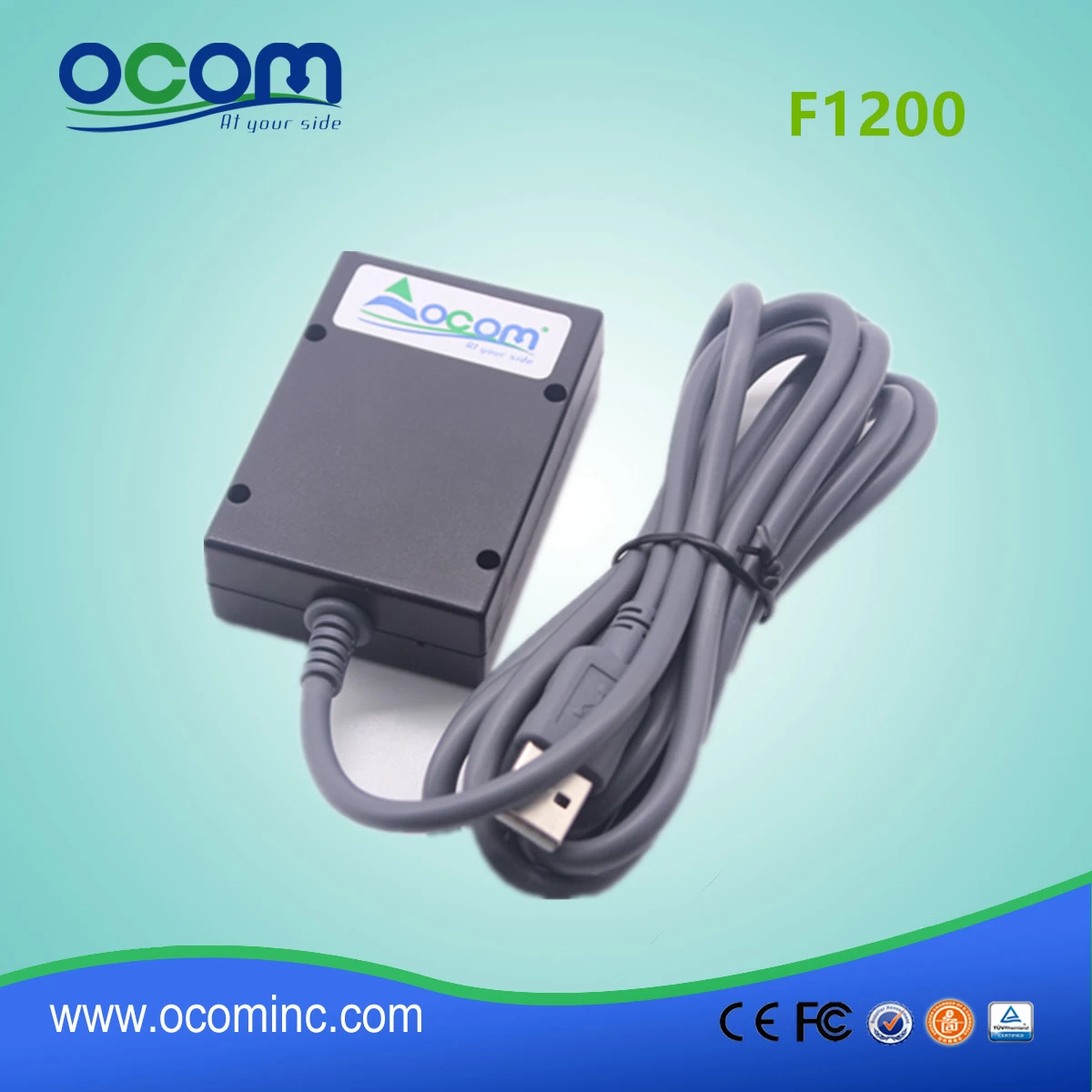

1D-stationärer CCD-Barcodescanner - Görsel 2

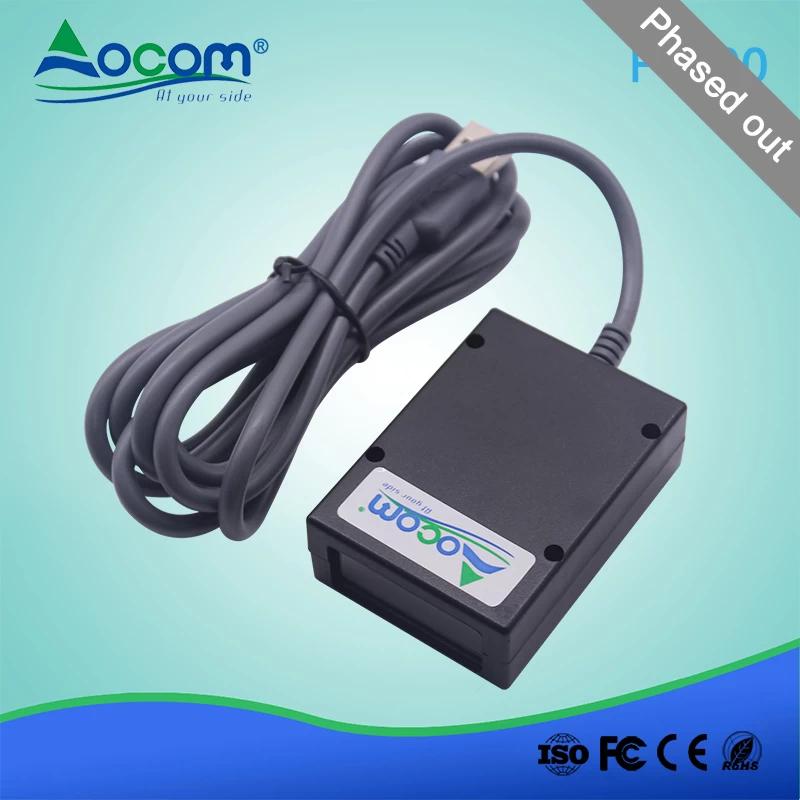

1D-stationärer CCD-Barcodescanner - Görsel 3
1D-stationärer CCD-Barcodescanner - Görsel 4

1D-stationärer CCD-Barcodescanner
Produktcode:GE-F1200

Barcode-Scanner
  • ARM-32-Bit-Cortex-Hochgeschwindigkeitsprozessor: Klassenführende schnelle Dekodierung
  • 3.3mil hohe Auflösung: einfach zu lesen High-Density 1D-Barcodes
  • Barcodes auf elektronischem Bildschirm lesen: ideal für mobiles Bezahlen
  • Unterstützung TTL- RS232 / USB / PS2-Anschluss
  • Scanrate: 300 Scans / Sekunde
  • Sensor: Linearer CCD-Sensor
Etiketten:

Produktinformation

1D Fixed CCD BarcodeScanner

(M/N:GE-OCBS-F1200)



Funktionen

  • ARM-32-Bit-Cortex-Hochgeschwindigkeitsprozessor: Klassenführende schnelle Dekodierung
  • 3.3mil hohe Auflösung: einfach zu lesen High-Density 1D-Barcodes
  • Barcodes auf elektronischem Bildschirm lesen: ideal für mobiles Bezahlen
  • Unterstützung TTL- RS232 / USB / PS2-Anschluss
  • Scanrate: 300 Scans / Sekunde
  • Sensor: Linearer CCD-Sensor

Datenschnittstelle

FPC12pin Pitch 0.5 Datenschnittstelle



  STECKNADEL # Signal E/A Beschreibung
  1 NC – Schwimmend
  2 VCC – Stromversorgung
  3 GND – Strommasse
  4 RX Eingabe TTL-RS232 empfangen
  5 TX Ausgabe TTL-RS232 senden
  6 D-/HOST-DATEN Eingabe/Ausgabe USB_D-Signal-/PS2_HOST-DATEN
  7 D+/HOST CLK Eingabe/Ausgabe USB_D+ signal/PS2_HOST CLK
  8 KB-DATEN – PS2_KB DATEN
  9 Summen Ausgabe Summer-Ausgangssignal
  10 LED Ausgabe Eingangssignal der Kontrollleuchte
  11 KB CLK – PS2_KB CLK
  12 .KEY Eingabe Trigger-Eingangssignal, Halten Sie den Pegel für mehr 20ms niedrig

Mehr als 20ms zum Berühren保持低电平20ms以上可触发读码
        Mehr als 20 ms zum Auslösen des Messwerts



 Wireinterface

1. USB





2. RS232-Anschluss







Parameter

Leistungsparameter
  Lichtquelle 632nm LED-Licht
  Sensor Linearer CCD-Sensor
  Prozessor ARM32-Bit
  Auflösung ≥4mil/0.1mm@PCS90%
  Tiefenschärfe 3-50CM
  Abtastrate 300 Scans/Sekunde
  Scan-Methode Tastenauslöser、Immer heller Scan、Befehlssteuerungsscan
    Neigung:±60°
  Scanwinkel Rolle: ±30°
    Schräglage: ±60°
  Betriebsspannung DC 3.3V-5V
  Strömung 110mA (Arbeitsstrom), 30mA (Standby-Strom)
  Druckkontrast ≥25%
  Umgebungslichtbeständigkeit 100.000Lux max
  Barcode-Typ EAN-8, EAN-13, Codabar, CODE11, CODE 39, CODE 93, CODE128, China Post, GS1-128, GS1 Limited, GS1 Omnidirectional, UPC-A, UPC-E, ISBN/ISSN, ISBT, Interleaved 2 of 5,Matrix 2 of 5,Industrial 2 of 5 , MSI,Plessey, ITF14.

Kod Detay
GE-F1200 1D-stationärer CCD-Barcodescanner
