Festes 1D-2D-Embedded-Scannermodul

Produktinformation

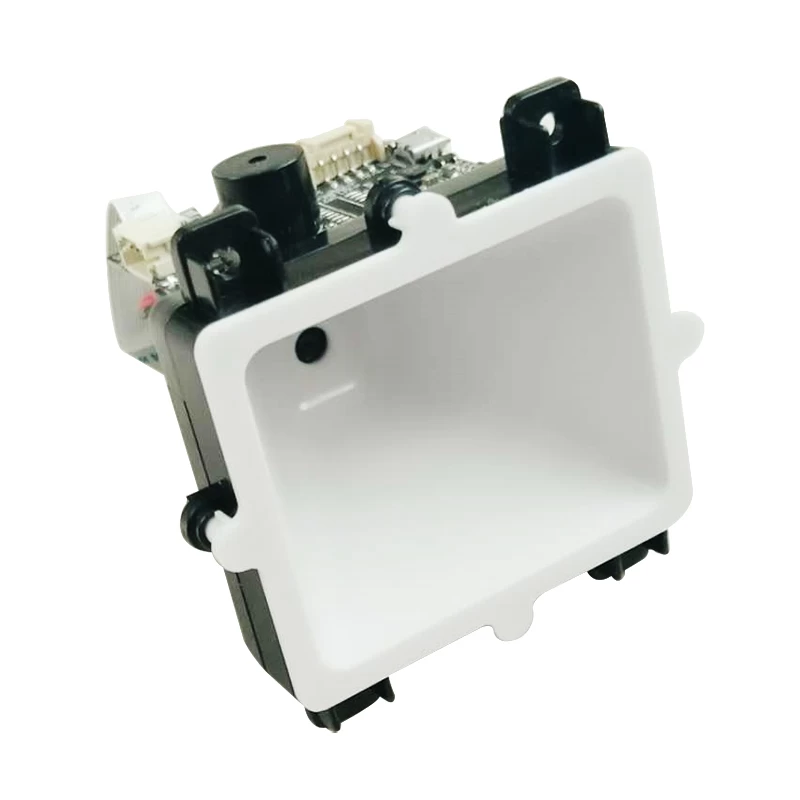

(OCBS-F2202) Festes 1D-2D-Embedded-Scannermodul

(M/N:GE-OCBS-F2202)

Kurze Einführung

F2202 kann alle Arten von gängigen eindimensionalen Barcodes und zweidimensionalen Standard-Barcodes (verschiedene Versionen von PDF417, QR Code und Data Matrix) lesen. F2202 unterstützt das schnelle Lesen von Barcodes auf verschiedenen Druck- und Anzeigemedien wie Papier, Kunststoff und LCD-Bildschirmen. Das integrierte Design einer einzigen Struktur mit eigener Decodierungs-Engine und mehreren externen Schnittstellen erfordert nur minimalen Bauraum und ist sehr bequem in verschiedene Anwendungen wie Selbstbedienungsterminals, Expressschränke, Parkautomaten usw. einzubetten.

Anwendungsszenario: Parkhausausfahrt Selbstbedienungszahlung, U-Bahn-Ticketautomat, Ticket-Gate-Automat, VTM-Maschine, E-Commerce-Selbstabhebungsschrank, Smart-Home-Lagerschrank, ATM-Selbstbedienungsschrank, Selbsthilfe-Anfrageterminal, Warteschlangenrufnummernausrüstung, Zertifikatsherstellungsausrüstung usw.

Inlay
Bei der Integration des F2202 können Sie sich auf die folgenden physikalischen Größenangaben beziehen. Die Struktur ist so konzipiert, dass andere Komponenten F2202-Geräte nicht unterdrücken können.

Leistungsbedarf
Die Stromversorgung muss nach dem Anschließen des F2202 zulässig sein. Wenn das Kabel eingesteckt oder vom F2202 (Live-Hot-Swap-fähig) entfernt wird, während das Kabel unter Spannung ist, werden die elektronischen Teile des F2202 beschädigt. Stellen Sie sicher, dass die Stromversorgung unterbrochen ist, wenn das Kabel ausgesteckt wird.

Ein schlechter Stromanschluss oder ein zu kurzes Abschaltintervall oder ein zu großer Spannungsabfallimpuls können dazu führen, dass sich der F2202 nicht in einem stabilen und normalen Arbeitszustand befindet, sodass der Stromeingang stabil gehalten werden muss. Nachdem der Stromeingang ausgeschaltet wurde, dauert es mehr als 2 Sekunden, bis der Stromeingang wieder eingeschaltet ist.

Schnittstellenspezifikation

• Die physikalische Schnittstelle des F2202 besteht aus einem Micro-USB, einem USB-Kommunikationsanschluss und einem seriellen Kommunikationsterminal, wie in der folgenden Abbildung dargestellt:
• Micro-USB wird nur als Standard-USB-Schnittstelle verwendet.

Die USB-Kommunikation und die serielle Kommunikation verwenden alle die 4-PIN-Anschlussklemmenübertragung, und die USB-Datenleitung und die RS232-Datenleitung sind standardmäßig ausgewählt.

Schnittstelle F2202 kommuniziert mit dem Host-Computer über TTL-Pegelsignal, diese Schnittstelle
kann sich an die meisten Systemarchitekturen anpassen. Für einige Systeme, die eine RS-232-Formulararchitektur verwenden müssen, kann eine optionale serielle Verbindungsleitung direkt an die RS232-Kommunikation übertragen werden.

Die serielle TTL-Kommunikationsschnittstelle des F2202 unterstützt Raten von 1200 bps bis 115200 bps.
Die Standardkonfiguration der seriellen Kommunikationsschnittstelle des F2202 ist 9600bp, 8-Bit-Datenbits. Keine Prüfung, 1-Bit-Stoppbit.

• Darüber hinaus kann der F2202 über zwei USB-Modi kommunizieren:
• USB HID-KBW, USB-basierte Tastatur analoges Gerät, kann direkt an PC-Verwendung angeschlossen werden, müssen keine Treiber installiert werden.
• USB-virtuelle serielle Schnittstelle, USB-basierte serielle Kommunikation analoge Geräte, kann direkt an PC-Verwendung angeschlossen werden, müssen Treiber installiert werden.

Draufsicht F2202 (Einheit: mm)

F2202 Seitenansicht (Einheit: mm)
